Аппаратно-программный комплекс "ПАРНАС-И"

Аппаратно-программный комплекс «ПАРНАС-И», это многофункциональный управляемый имитатор сигналов, предназначенный для:

  • имитации работы приемников дистанционного управления в цепях питания технических средств;
  • имитации работы акустоэлектрических преобразователей в цепях питания технических средств;
  • имитации работы источников модулированного вторичного излучения;
  • имитации работы источников модулированного вторичного сигнала в проводных линиях;
  • имитации работы источников ИК излучения, в том числе модулированного;
  • имитации работы беспроводных средств доступа;
  • имитации работы радиопередающих устройств.

АПК «ПАРНАС-И» может использоваться для тестирования поискового оборудования, обучения специалистов, привлекаемых к работам по выявлению в технических средствах и помещениях возможно внедренных электронных устройств негласного получения информации, а также проведению специальных исследований на побочные электромагнитные излучения и наводки технических средств.

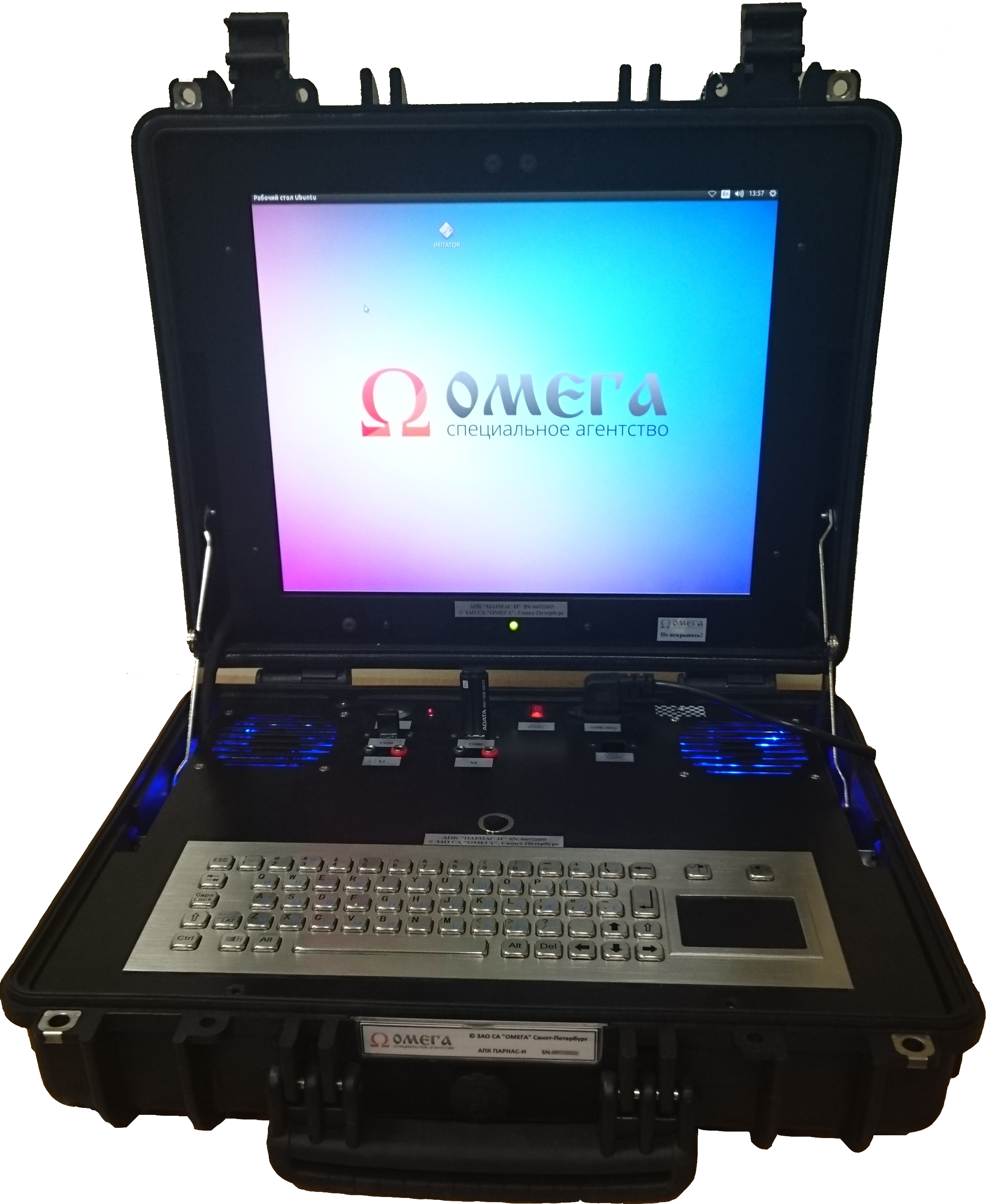

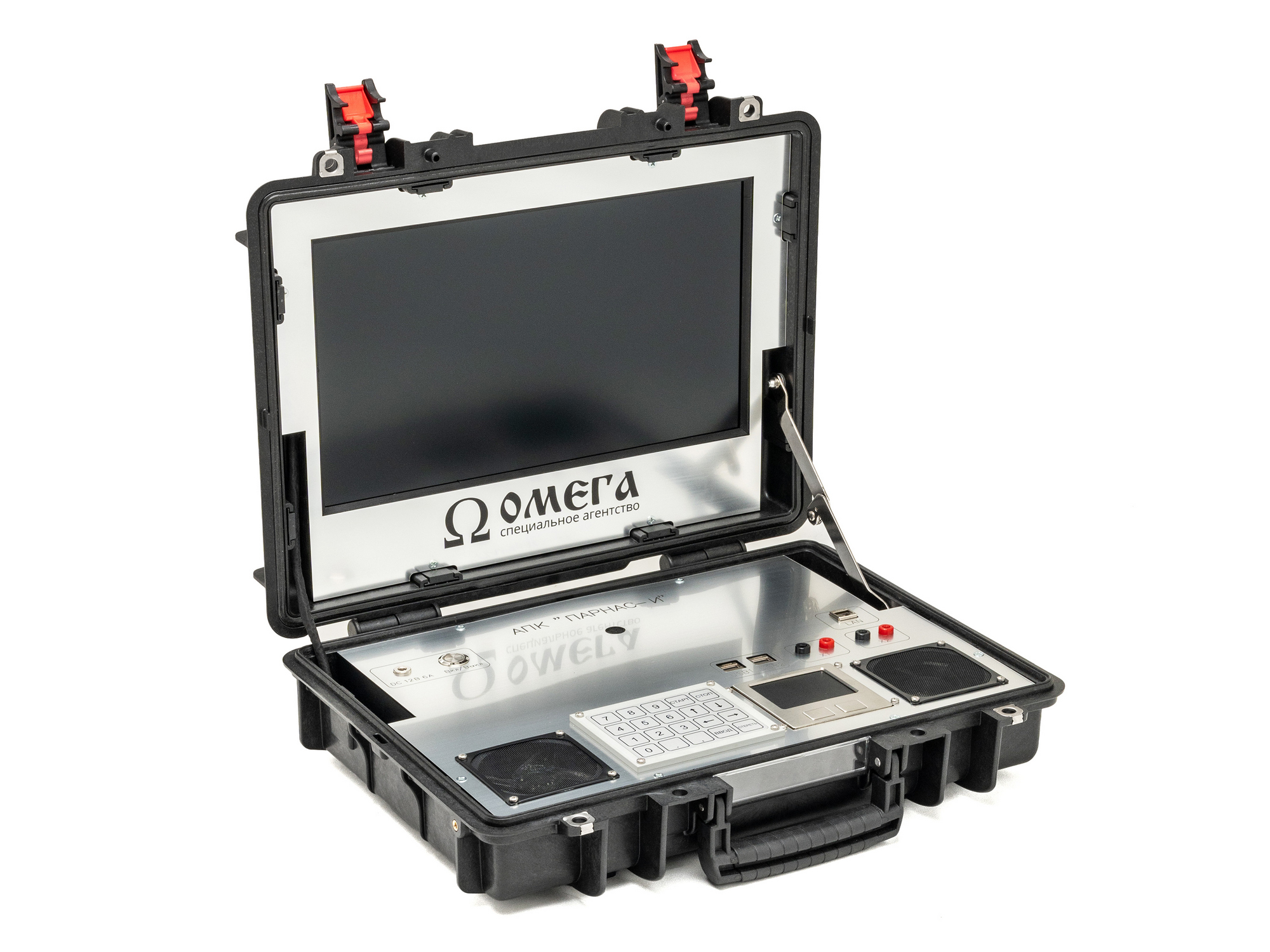

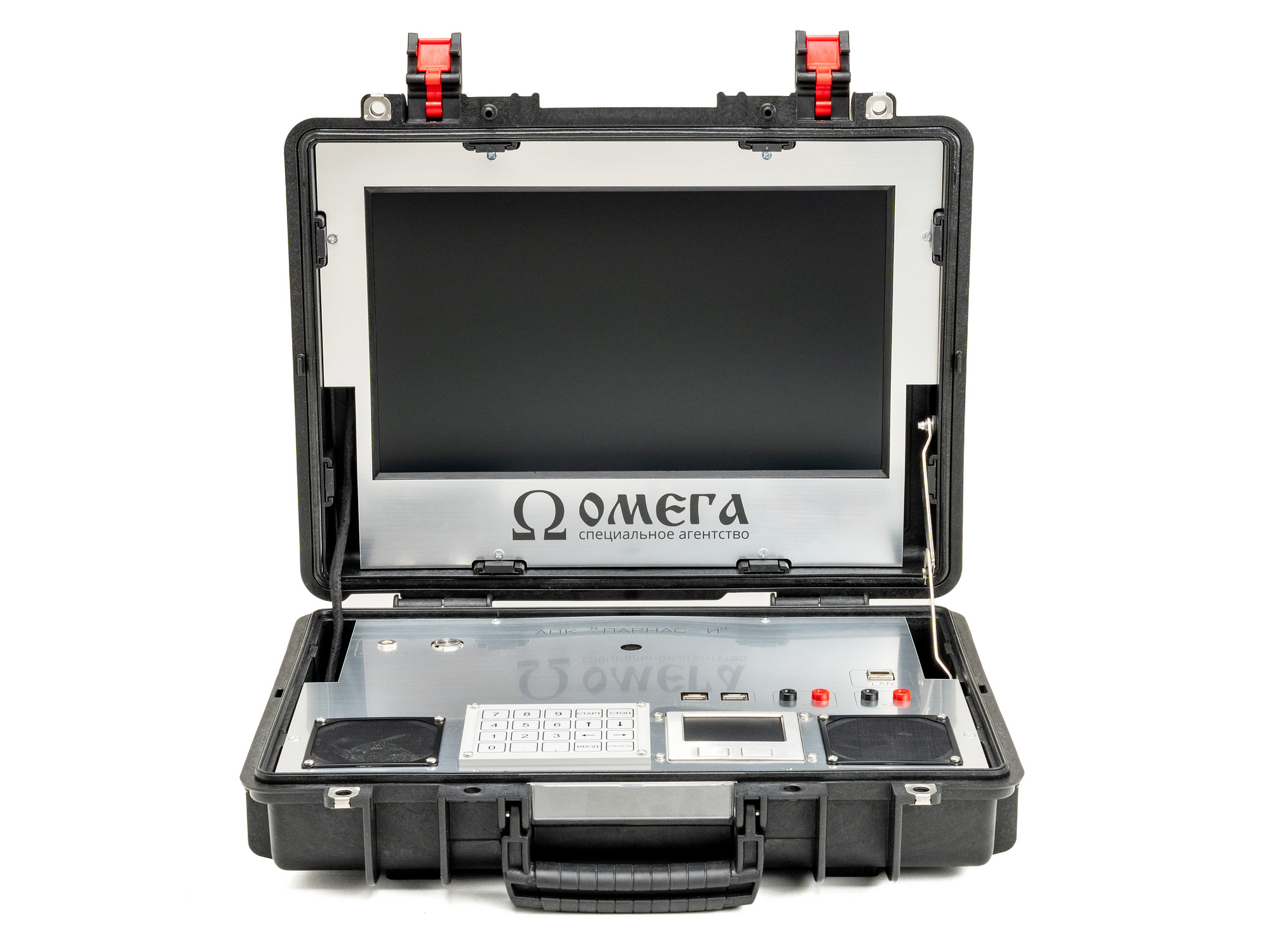

Парнас-И

Основные технические данные

Наименование параметра Значение параметра
Имитация приемника дистанционного управления в цепях питания технических средств (ПДУ)
Диапазон частот настройки 70 МГц- 6 ГГц
Шаг перестройки частоты 100 кГц
Вид модуляции принимаемого сигнала АМ/ЧМ
Диапазон частот модуляции принимаемого сигнала 100-15000 Гц
Полосы срабатывания* 640 кГц,
1.6 МГц,
3.2 МГц,
4 МГц
Цепь питания USB, F-шины питания
Максимальный диапазон настроек уровня сигнала в линии***
(для сигнала с частотой 2025 Гц)
10 мкВ – 500 мкВ
Имитация акустоэлектрического преобразователя в цепях питания технических средств (АЭП)
Цепь питания USB, F-шины питания
Диапазон частот 175 -11025 Гц
Максимальный диапазон настроек уровня сигнала в цепях питания***
(для сигнала с частотой 2025 Гц)
10-50 дБ/мкВ
Имитация работы источника модулированного вторичного излучения (ВИ)
Диапазон частот настройки 70 МГц – 6 ГГц
Шаг перестройки частоты 100 кГц
Вид модуляции АМ
Полосы срабатывания* 640 кГц,
1.6 МГц,
3.2 МГц,
4 МГц
Максимальный настраиваемый индекс модуляции** ~1*10-3
Минимальный настраиваемый индекс модуляции** ~1*10-8
Имитация источника модулированного вторичного сигнала (ВС)
Диапазон частот настройки 70 - 400 МГц
Шаг перестройки частоты 100 кГц
Вид модуляции АМ
Полосы срабатывания* 640 кГц,
1.6 МГц,
3.2 МГц,
4 МГц
Максимальный настраиваемый индекс модуляции** ~1*10-3
Минимальный настраиваемый индекс модуляции** ~1*10-8
Имитация работы источника инфракрасного излучения (ИК)
Количество источников излучения 4 шт.
Диапазон длинны волны излучения 840-960 нм
Вид модуляции излучения АМ
Мощность источников излучения 4, 20, 30, 60 мВт
Амплитуда модулирующего сигнала в цепи питания ИК 1-25 мВ
Имитация работы беспроводных средств доступа (БСД)
Стандарты беспроводных средств доступа Bluetooth 2.1,
Bluetooth 4.0,
WiFi 802.11n (в режиме WiFi точка доступа)
Диапазон установок времени перезапуска Bluetooth 1-500 сек.
Имитация работы радиопередающих устройств (РПУ)
Диапазон частот передатчика 70 МГц – 6 ГГц
Вид модуляции АМ/ЧМ
Уровень сигнала от -135 дБм до -90 дБм

* с центром на частоте настройки

** индекс модуляции полученный относительно зондирующего сигнала в тракте приема комплекса обнаружения (измерительного комплекса) при уровне звукового давления 94 dB;

***, ** обозначены максимальные уровни, измеренные для всего частотного диапазона с учетом спадов и подъемов АЧХ приемных и передающих трактов ПАРНАС-И;

Примечание. Измерения параметров требующих акустического воздействия, проводятся при уровне звукового давления 94 dB на частоте 2025 Гц.

Комплектность

Обозначе-ние
изделия
Наименование Кол-во
ПАРНАС-И Аппаратная часть в кейсе (АЧ) оснащенная монитором и клавиатурой 1
СПО Специальное программное обеспечение (предустановлено на ПАРНАС-И) 1
ДОК Документация:
- формуляр на комплекс
- руководство по эксплуатации

1
1

Гарантийный срок на поставляемое оборудование составляет один год.
