Аппаратно-программный комплекс "ПАРНАС-ЭХО4"
Аппаратно-программный комплекс ПАРНАС-ЭХО4 (АПК «ПАРНАС-ЭХО4») предназначен для:
- анализа спектра сигналов, с возможностью одновременного управления встроенными генераторами ВЧ и НЧ, режимом демодуляции принимаемых сигналов;
- регистрации модулированного вторичного излучения (ВЧО), в том числе в автоматическом режиме, и анализа его параметров;
- регистрации модулированного вторичного сигнала в проводных линиях и коммуникациях, в том числе в автоматическом режиме, и анализа его параметров (опция ВЧН);
- измерения параметров и уровней сигналов (в том числе в автоматическом режиме) (опция СИ);
- калибровки эталонных датчиков сигналов в автоматическом режиме (опция СИ).
Измерительные блоки, входящие в состав комплекса, внесены в реестр средств измерения.
Для обеспечения необходимой точности установки частоты, синхронизации анализатора с генератором и улучшения параметров комплекса (уменьшения фазовых шумов) используется единый высокостабильный и малошумящий синтезатор опорной частоты генератора.
Программное обеспечение комплекса, позволяет использовать модуль анализа в качестве полноценного анализатора спектра, с возможностью управления НЧ и ВЧ генераторами (в том числе в следящем режиме) и коммутацией входов, в привычном приборном формате. В связи с этим появляется дополнительная возможность использовать анализатор совместно с антенными системами и токосъемниками для проведения различных измерений в рабочем диапазоне анализатора.
АО СА ОМЕГА ведет постоянную работу по улучшению свойств и созданию дополнительных возможностей по применению оборудования производимого компанией. СПО комплексов, в процессе работы компании по улучшению свойств и устранению недостатков, может получать существенные улучшения. Обновленное программное обеспечение, в рамках такой работы, доступно пользователям комплексов бесплатно.
Основные технические данные
| Наименование параметра | Значение параметра |
| Анализатор-генератор сигналов ЭХО (4 ГГц) с единым источником опорной частоты. | |
| Анализатор-приемник сигналов | |
| Рабочий диапазон частот анализа | 10 кГц – 4 ГГц |
| Минимальный шаг по частоте | 1 Гц |
| Диапазон измерений | От -151 до +10 дБм |
| Динамический диапазон | 100 дБ |
| Максимальный входной уровень в режиме ВЧО/ВЧН | Не более +10/+30 дБм |
| Стабильность встроенного источника частоты | ±1*10-6 |
| Полосы пропускания анализатора спектра (RBW) | 0,1 Гц -250 КГц |
| Точность отображения амплитуды сигнала | ± 1,5 дБ (DANL-0 дБм) ± 2 дБ (0-10 дБм) |
| Относительная точность (входной уровень ≤0 дБм) | ±0.25 дБ |
| Отображаемый средний уровень шумов (DANL) на 1 ГГц | -130 дБм |
| Демодуляция | АМ/ЧМ |
| Полоса демодулированного сигнала на выходе головных телефонах, не менее | 40 Гц - 18 кГц |
| Чувствительность по индексу модуляции, не менее | 1*10-5 (макс до 1*10-9) |
| Диапазон рабочих температур | 0…+50 °С |
| Генератор ВЧ сигналов (ВЧО) | |
| Диапазон частот ВЧ-сигнала, не менее | 100 МГц – 4 ГГц |
| Относительная точность установки частоты | ±1*10-6 |
| Минимальный шаг по частоте | 1 Гц |
| Диапазон амплитуд | -20 до +28 дБм |
| Погрешность уровня выходного сигнала | ±1 дБ; |
| Фазовый шум на частоте 1 ГГц, при отстройке 10 кГц, не более | -110 дБн/Гц (типично 120) |
| Генератор сигналов (ВЧН) (опц. ВЧН) | |
| Диапазон частот сигнала, не менее | 10 кГц – 400 МГц |
| Относительная точность установки частоты | ±1*10-6 |
| Минимальный шаг по частоте | 1 Гц |
| Максимальный диапазон амплитуд | +6 до +18 дБм (10 кГц – 50 МГц); -20 до +28 дБм (50 МГц – 400 МГц) |
| Погрешность уровня выходного сигнала, не более | ±1 дБ; |
| Фазовый шум на частоте 1 ГГц, при отстройке 10 кГц, не более | -110 дБн/Гц |
| Антенная система АКП-4О | |
| Передающая антенна | |
| Рабочий диапазон частот | 100 МГц – 4 ГГц |
| Поляризация | Круговая |
| Коэффициент эллиптичности, не более | 5 |
| Входное сопротивление | 50 Ом |
| Приемная антенна | |
| Рабочий диапазон частот, не менее | 100 МГц – 4 ГГц |
| Поляризация | Круговая |
| Коэффициент эллиптичности, не более | 5 |
| Входное сопротивление | 50 Ом |
| Генератор НЧ сигналов | |
| Диапазон частот | 40 Гц – 20 кГц |
| Напряжение на выходе для ЭДС | 2,5-3 В. |
| Экранированная акустическая система АС | |
| Диапазон частот акустического сигнала | 40 Гц – 20 кГц |
| Уровень акустического давления, не менее | 74 дБА |
| Эталонные датчики сигнала ЭДС (опц. СИ) | |
| Д1 | Диапазон 1 - 100 – 300 МГц |
| Д2 | Диапазон 2 - 300 -700, Диапазон 3 - 700 – 1500, Диапазон 4 - 1500 – 3000 МГц |
| Устройства подключения (опц. ВЧН) | |
| УПЛ 100 (Устройство подключения к линиям) | |
| Рабочее напряжение постоянная составляющая не более | 100 В |
| Диапазон частот | 10 кГц –400 МГц |
| ВШЗ (Вставка в шину заземления) | |
| Рабочий ток, не более | 10 А |
| Диапазон частот | 10 кГц –400 МГц |
| Специальное программное обеспечение СПО | |
| ПАРНАС-ЭХО |
|
| ПАРНАС-ЭХО опц. ВЧН |
|
| ПАРНАС-ЭХО опц. СИ |
|

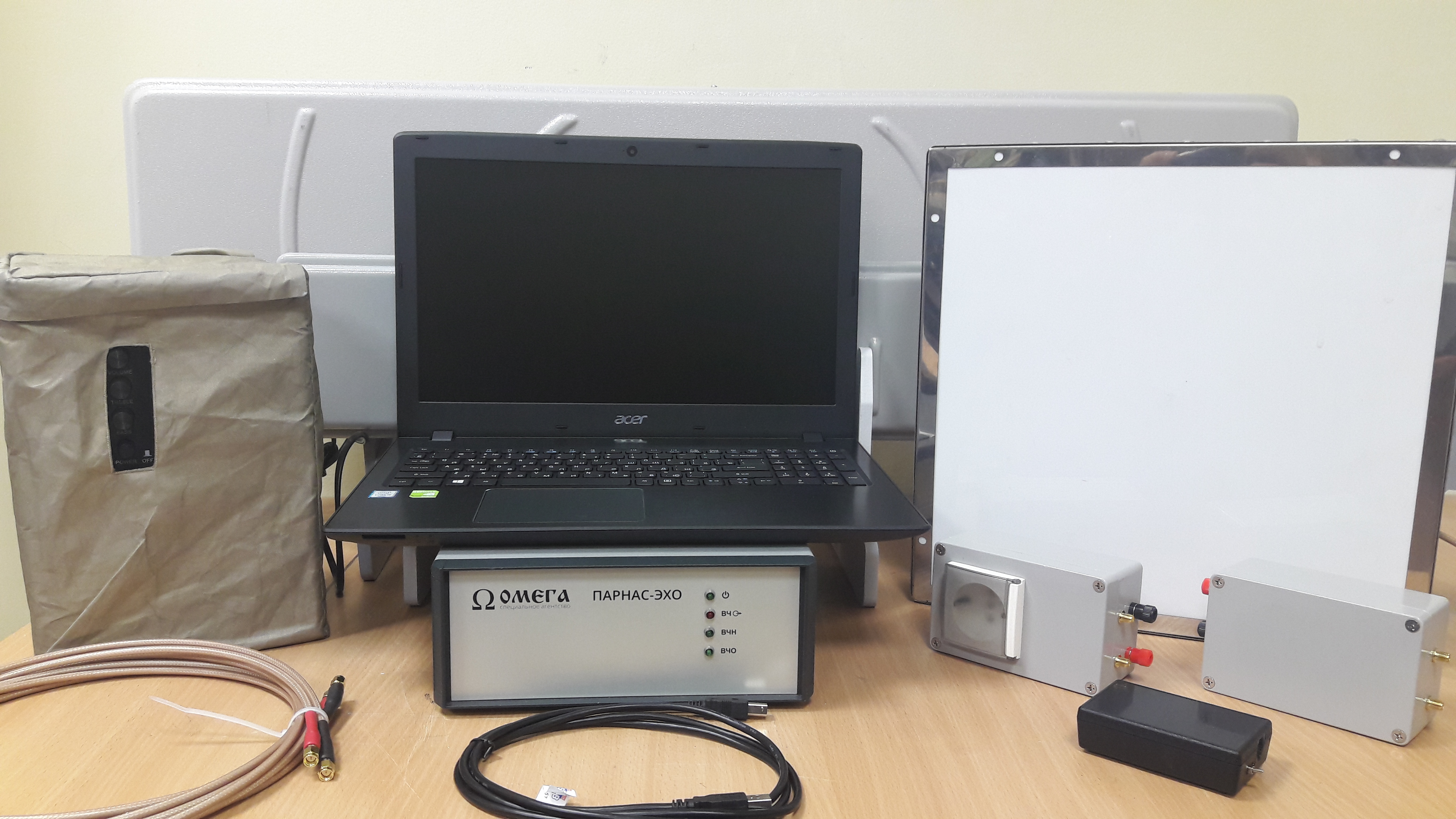

Комплектность
| Обозначе-ние изделия |
Наименование | Кол-во |
| ЭХО (4 ГГц) | Основной блок, в составе - анализатор сигналов - генератор ВЧО сигналов - генератор ВЧН сигналов (опц. ВЧН) |
1 1 1 |
| АКП-4О | Антенная система в составе: - антенна передающая - антенна приемная - кабель ВЧ - штатив |
1 1 2 1 |
| АС | Экранированная акустическая система - активная акустическая колонка Sven-6xx - экранирующий чехол - сигнальный кабель miniJack-2RCA |
1 1 1 |
| USB Audio | Внешняя звуковая карта USB | 1 |
| ПЭВМ | Управляющая ПЭВМ: - ноутбук - адаптер тип AC/DC |
1 1 |
| ИМ ЭХО | Имитатор опасного вторичного излучения (сигнала для опц. ВЧН) | 1 |
| ЭДС (опц. СИ) | Комплект эталонных датчиков сигнала по диапазонам: - Д1 (100 – 300 МГц) - Д2 (300 -700, 700 – 1500, 1500 – 3000 МГц) |
1 1 |
| УП (опц. ВЧН) | УПЛ100 (10 кГц – 400 МГц) ВШЗ (Вставка в шину заземления) |
1 1 |
| КИП | Комплект кабелей и переходников: - кабель ВЧ (опц. ВЧН) - сигнальный кабель RCA-RCA (опц. СИ) - переходник RCA-BNC (опц. СИ) - удлинитель USB (для звуковой карты) - кабель USB-A USB-B - кабель электропитания, 220В(трехжильный) |
2 1 1 1 1 3 |
| ПО | Программное обеспечение - Операционная система Microsoft Windows - СПО ПАРНАС-ЭХО |
1 1 |
| КД | Комплект документации: - формуляр - руководство по эксплуатации - свидетельство о поверке модуля анализа (опц. СИ) |
1 1 1 |
Варианты поставки.
| №№ пп |
Наименование | Кол-во (шт) |
| 1 | Аппаратно-программный комплекс "Парнас ЭХО-4" в составе: | |
| 1.1 | Основной блок (ВЧ генератор, анализатор сигналов) | 1 |
| 1.2 | Антенны - приемная и передающая со штативами и фидерами. | 1 |
| 1.3 | Управляющая ПЭВМ (ноутбук или моноблок с сенсорным экраном) со специальным программным обеспечением. | 1 |
| 1.4 | Акустическая система. | 1 |
| 1.5 | Имитатор | 1 |
| 2 | Опция модернизации Парнас ЭХО для ВЧН | |
| 2.1 | Генератор сигналов | 1 |
| 2.2 | Устройство подключения к линиям | 1 |
| 2.3 | Дополнение СПО Парнас-ЭХО ВЧН | 1 |
| 3 | Опция модернизации АПК Парнас-ЭХО для ВЧО СИ, в составе: | |
| 3.1 | Комплект эталонных датчиков сигнала – 4 шт. (до 3ГГц) | 1 |
| 3.2 | Дополнение СПО Парнас-ЭХО ВЧО СИ по ФСБ. | 1 |
| 3.3 | Свидетельство о поверке модуля анализа | 1 |
Пункты 2 и 3 не являются обязательными к поставке, но не могут быть заказаны в качестве обновления уже произведенного комплекса.
Гарантийный срок на поставляемое оборудование составляет один год.
Интерфейс пользователя СПО
Полное описание пользовательского интерфейса приведено в Руководстве оператора. Ниже приведены примеры внешнего вида интерфейса.

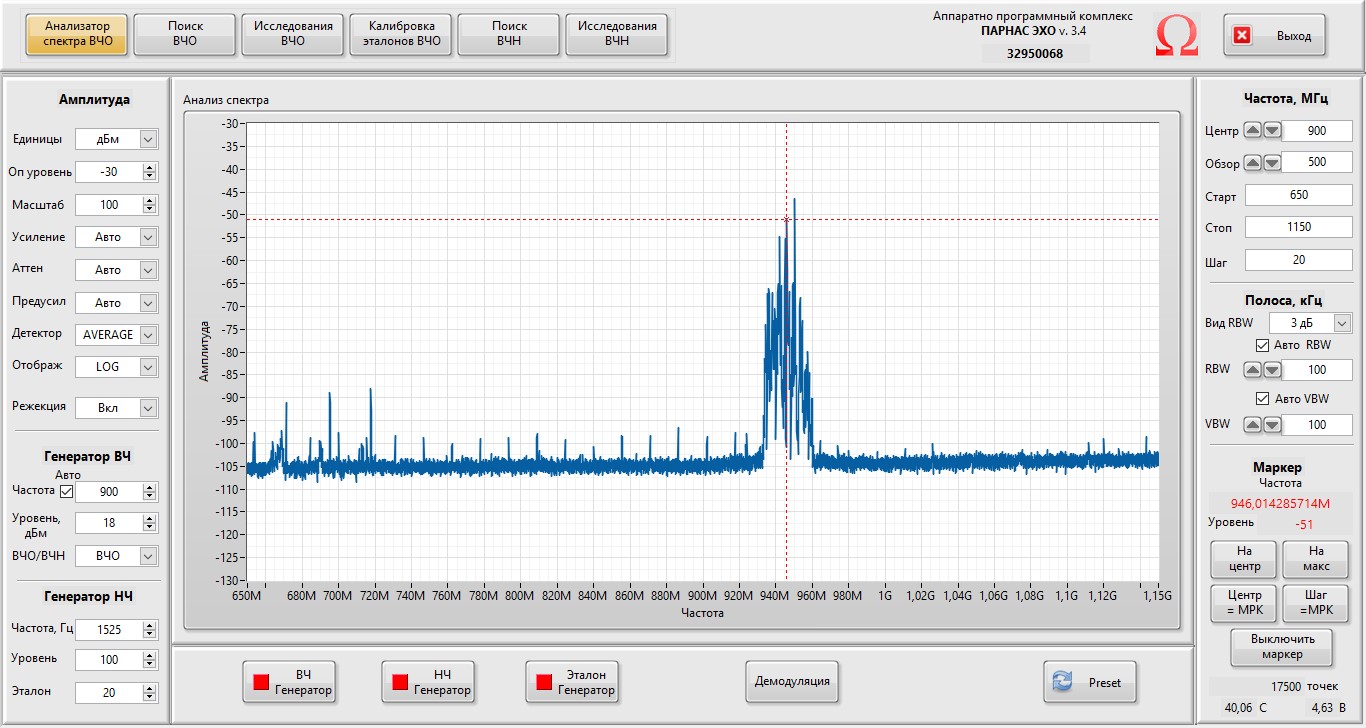

Главное окно интерфейса.

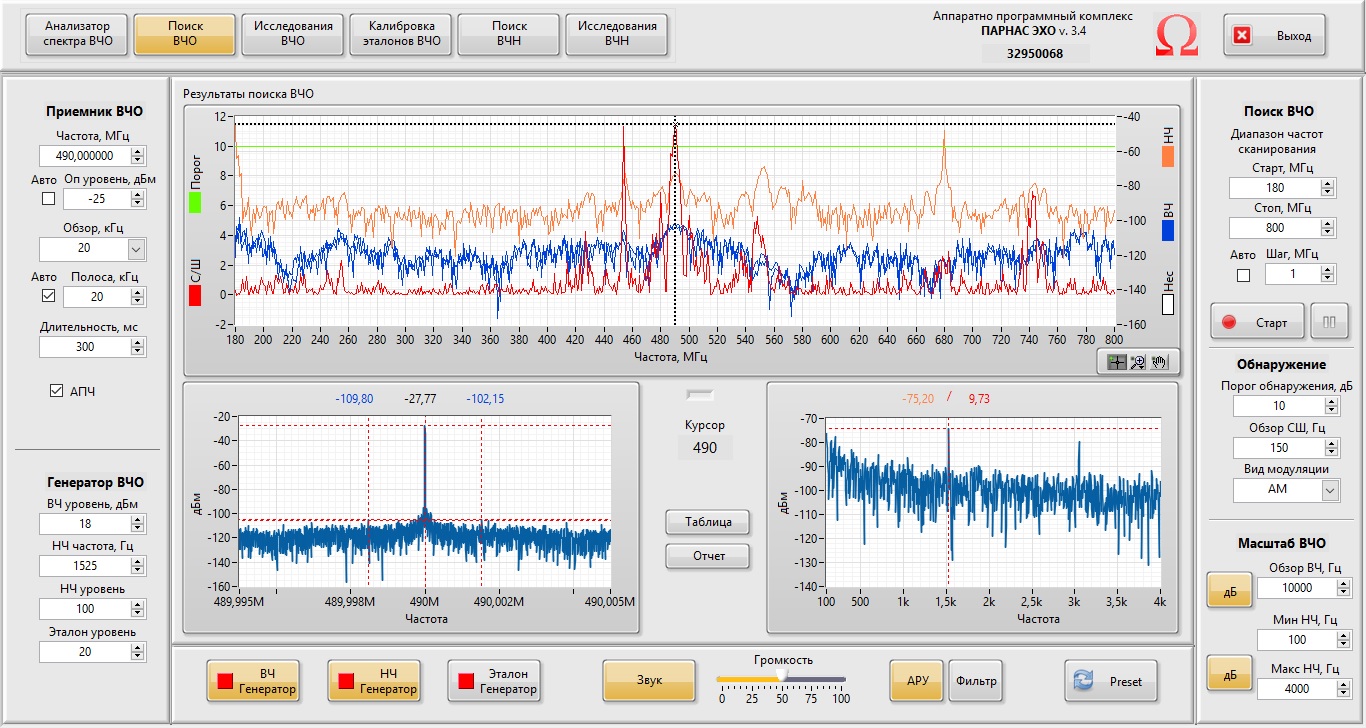

Окно анализа сигналов при воздействии ВЧО.

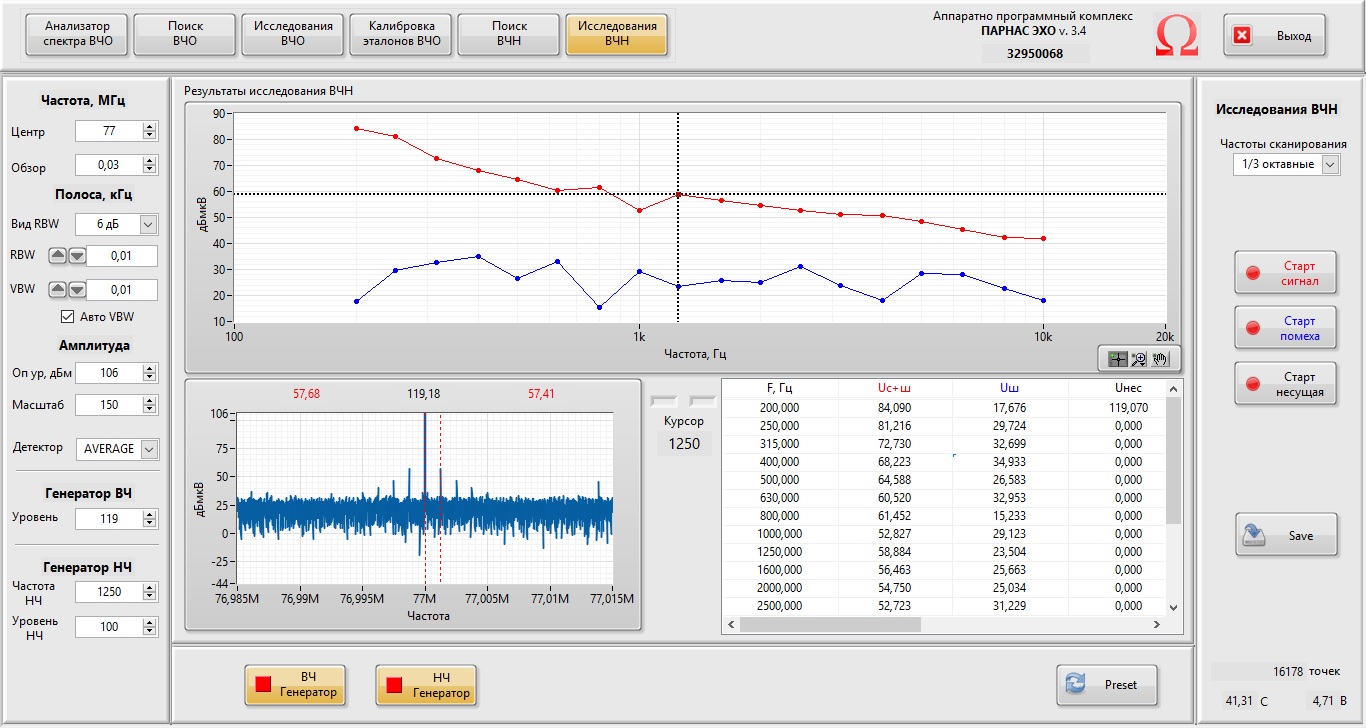

Окно измерения сигналов при воздействии ВЧН.
