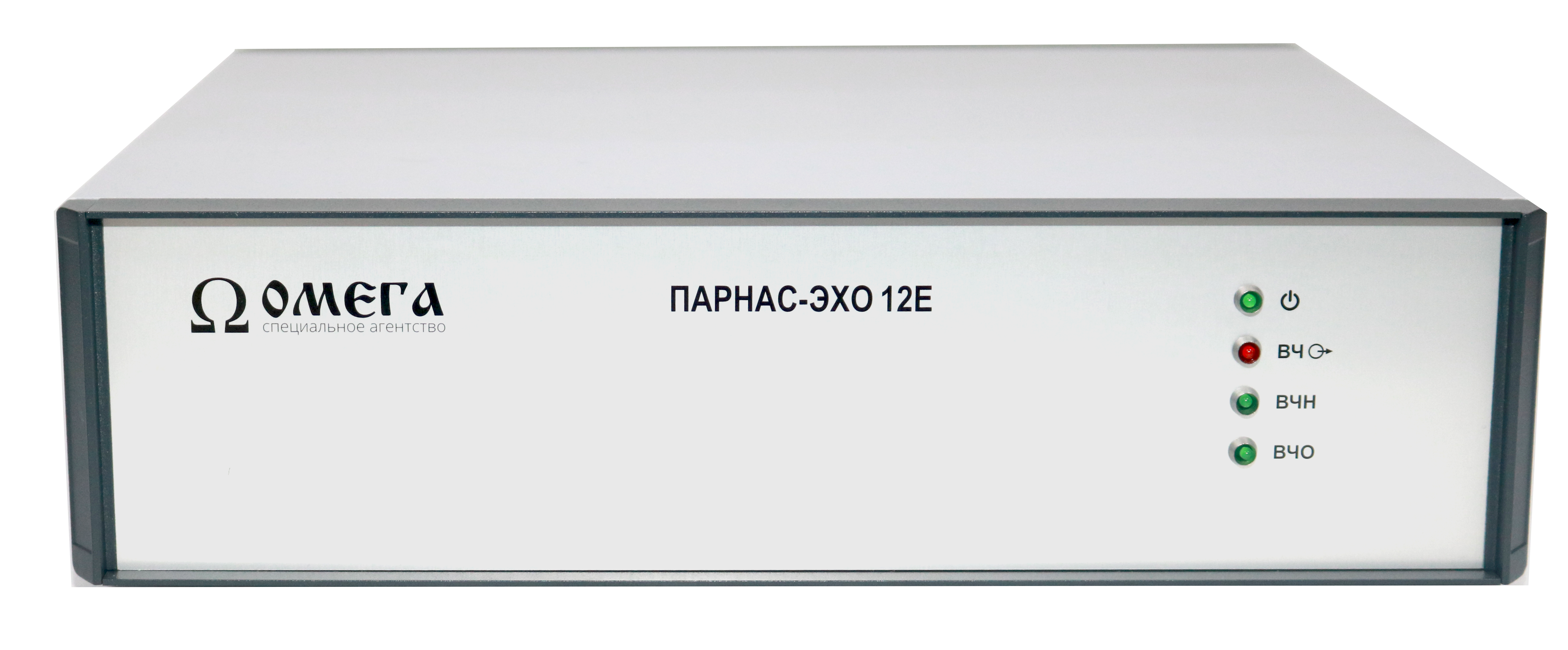

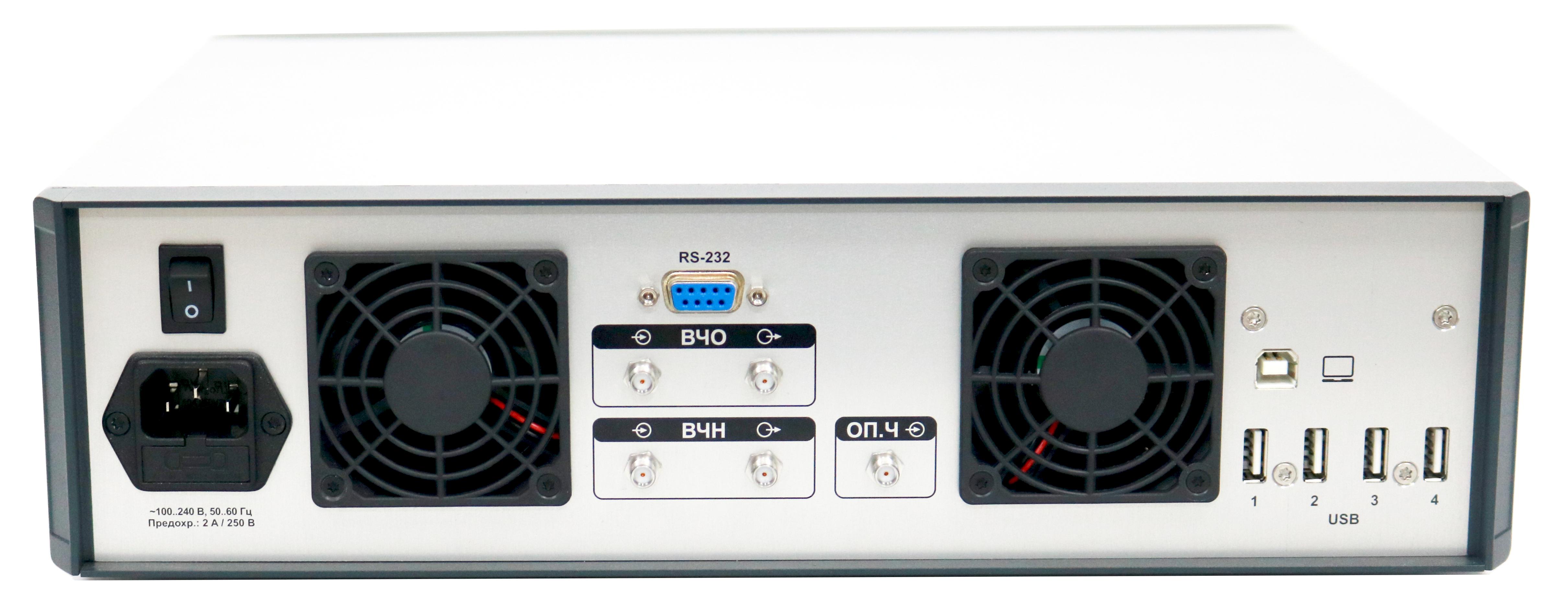

АПК "Парнас-ЭХО-12Е" (расширенный)

3-27
Описание

АПК Парнас-ЭХО-12Е является доработанной версией комплекса Парнас-ЭХО-12 с расширенными характеристиками и программным обеспечением с увеличенным функциональными возможностями.

Характеристики комплекса удовлетворяют требованиям ФСТЭК предъявляемым к оборудованию.

Аппаратно-программный комплекс ПАРНАС-ЭХО-12Е предназначен для:

  • анализа спектра сигналов, с возможностью одновременного управления встроенными генераторами ВЧ и НЧ, режимом демодуляции принимаемых сигналов;
  • регистрации модулированного вторичного излучения, в том числе в автоматическом режиме, и анализа его параметров;
  • регистрации модулированного вторичного сигнала в проводных линиях и коммуникациях, в том числе в автоматическом режиме, и анализа его параметров;
  • калибровки эталонных датчиков сигналов в автоматическом режиме.

Для обеспечения необходимой точности установки частоты, синхронизации анализатора с генератором и улучшения параметров комплекса (уменьшения фазовых шумов) используется единый высокостабильный и малошумящий синтезатор опорной частоты.

Программное обеспечение комплекса, позволяет использовать модуль анализа в качестве полноценного анализатора спектра, с возможностью управления НЧ и ВЧ генераторами (в том числе в следящем режиме) и коммутацией входов, в привычном формате. В связи с этим появляется дополнительная возможность использовать анализатор совместно с антенными системами и токосъемниками для проведения различных измерений в рабочем диапазоне анализатора.

Обновленное программное обеспечение, в рамках работы компании по улучшению свойств и устранению недостатков, доступно пользователям комплексов бесплатно.

Основные технические характеристики комплекса «Парнас-ЭХО 12Е»

Наименование параметра Значение параметра
Анализатор со следящим генератором ЭХО12Е (12 ГГц)
Реестр СИ В процессе внесения
Частота внешнего опорного сигнала (вход Оп.ч.) 10 МГц
Мощность внешнего опорного сигнала (вход Оп.ч.) 10 дБм
Максимальный безопасный входной уровень +20 дБм
Динамический диапазон 100 дБ
Полосы пропускания анализатора спектра 0.1 Гц -250 кГц
Минимальный шаг по частоте 1 Гц
Погрешность измерения, не более ±1 дБ
Уровень фазового шума на частоте 1 ГГц:
при отстройке на 1 кГц, не более
при отстройке на 10 кГц, не более

-100 дБн/Гц
-105 дБн/Гц
Демодуляция АМ/ЧМ
Полоса демодулированного сигнала 40 Гц - 18 кГц
Вход 1
Рабочий диапазон частот анализа 100 кГц – 12,4 ГГц
Уровень спектральной плотности мощности шума, не более -155 дБм/Гц (в диапазоне 10 -10000 МГц)
Вход 2
Рабочий диапазон частот анализа 1 кГц – 4,4 ГГц
Уровень спектральной плотности мощности шума, не более -140 дБм/Гц (в диапазоне 9 кГц-4 ГГц)
Параметры следящего генератора
Относительная точность установки частоты ±2*10-6
Погрешность установки уровня выходного сигнала ±1 дБ
Уровень фазового шума на частоте 1 ГГц:
при отстройке на 1 кГц, не более
при отстройке на 10 кГц, не более

-105 (типично -115) дБн/Гц
-115 (типично -125) дБн/Гц
Выход 1
Диапазон частот 100 – 12000 МГц
Уровень мощности выходного сигнала, не менее +15 дБм
Максимальный диапазон регулировки уровня выходного сигнала +15 до +27 дБм (0.1-1 ГГц)
+13 до +25 дБм (1-10 ГГц)
Выход 2
Диапазон частот 1 кГц – 4,4 ГГц
Уровень мощности выходного сигнала, не менее +8 дБм
Максимальный диапазон регулировки уровня выходного сигнала +8 до +12 дБм (1 кГц – 93 МГц)
0 до +8 дБм (93 МГц – 4 ГГц)
Управляющая ПЭВМ
Процессор, не хуже Intel Core i5
ОЗУ, не менее 4 Гб
Разрешение экрана, не менее 1360х768
Версия USB порта, не ниже 2.0
Операционная система Windows 10 (32 или 64-битная версия)
Специальное программное обеспечение Парнас-ЭХО12Е - режимы анализатора спектра с диапазонами 100 кГц- 12,4 ГГц (1 кГц – 4,4 ГГц при наличии опции Low) с управлением генераторами ВЧ (в том числе, в следящем и в независимом режиме), и генератором НЧ, антенным коммутатором и режимом демодуляции;
- измерение параметров и уровней сигналов.
Генератор НЧ сигналов
Управление USB
Диапазон частот 20 Гц – 20 кГц
Амплитуда выходного сигнала (линейный выход) до 0,5 В.
Предварительный усилитель НЧ
Количество каналов 2
Регулировка выходного уровня каналов раздельная
Напряжение на выходе канала АС от 0,5 до 3 В
Напряжение на выходе канала ЭДС 2,75 ±0,25 В
Имитатор вторичного излучения (сигнала)
Рабочий диапазон частот (типично), МГц 500-1500
Характеристики дополнительного оборудования
Управляемый антенный коммутатор Парнас-КОМ
Количество коммутируемых входов (выходов) Входов 1 на 4, выходов 1 на 4
Управление (в случае исполнения внешним блоком) USB A-B
Тип ВЧ разъемов SMA
Вносимое затухание до 0,5 dB
Эталонные датчики сигнала
Диапазоны частот, МГц Д1 100 – 300
Д2 300 -700, 700 – 1500, 1500 – 3000
Д3 3000-12000 (модулятор отражения)
Акустическая система (АС) с усилителем мощности (УМ)
Выходная мощность УМ 100 Вт
Диапазон частот акустического сигнала 80 – 12000 Гц
Уровень звукового давления, не менее 90 дБ
Измерительная антенная система 1
Передающая/приемная антенна (логопериодическая П6-151)
Рабочий диапазон частот 0,03 ГГц – 6 ГГц
Поляризация Линейная
Входное сопротивление 50 Ом
Реестр СИ В процессе внесения
Измерительная антенная система 2
Передающая/приемная антенна (рупорная П6-123 в составе измерительного комплекта АИК 1-40Б/10 )
Рабочий диапазон частот 0,9 ГГц - 12,4 ГГц
Поляризация Линейная
Входное сопротивление 50 Ом
Реестр СИ Да

Комплектность

Обозначе-ние Наименование Кол-во
ЭХО12Е Анализатор со следящим генератором
Диапазоны частот:
- вход1 100 кГц -12,4 ГГц, выход1 100 МГц - 12 ГГц
- вход2 1 кГц – 4,4 ГГц, выход2 1 кГц - 4 ГГц (для опции 1)
1
ПЭВМ Управляющая ПЭВМ с предустановленным ПО:
- ноутбук;
- адаптер питания

1
1
ПО Операционная система Microsoft Windows 10
СПО ПАРНАС-ЭХО12Е
1
1
ДПО USB Flash накопитель с дистрибутивом СПО 1
ГЧН Генератор НЧ (Модуль ЦАП USB) 1
ПУ Предварительный усилитель НЧ 1
ЭДС Комплект эталонных датчиков сигнала по диапазонам:
Д1 (100 – 300 МГц)
Д2 (300 -700, 700 – 1500, 1500 – 3000 МГц)
Сигнальный кабель RCA-RCA
Переходник RCA-BNC

1
1
1
1
ИМ ЭХО Имитатор опасного вторичного излучения (сигнала) 1
Комплект кабелей и переходников - сигнальный кабель miniJack-2RCA
- удлинитель USB (для ГНЧ)
- кабель USB A-USB B
- кабель электропитания, 220В (трехжильный)
1
1
1
1
ДОК Комплект документации:
- формуляр
- руководство по эксплуатации
- свидетельства о калибровке измерительных антенн

1
1
4
Парнас-КОМ Управляемый антенный коммутатор (2 канала х (1 на 4)) 1
АС Акустическая система с усилителем мощности НЧ 1
АНТ Измерительная антенна, логопериодическая П6-151, в комплекте с фидером
Измерительная антенна, рупорная П6-123, в составе измеритель-ного комплекта АИК 1-40Б/10 с фидером

2

2
ШАД Штатив диэлектрический 4
АКП12О Антенная система в составе:
- антенна передающая
- антенна приемная
- кабель ВЧ
- штатив с креплением
1
1
2
1
УП УПЛ100 (устройство подключения к линиям 10 кГц – 400 МГц)
ВШЗ (Вставка в шину заземления) с кабелем электропитания
Кабель ВЧ
1
1
2

Интерфейс пользователя СПО

Полное описание пользовательского интерфейса приведено в Руководстве оператора. Ниже приведены примеры внешнего вида интерфейса.

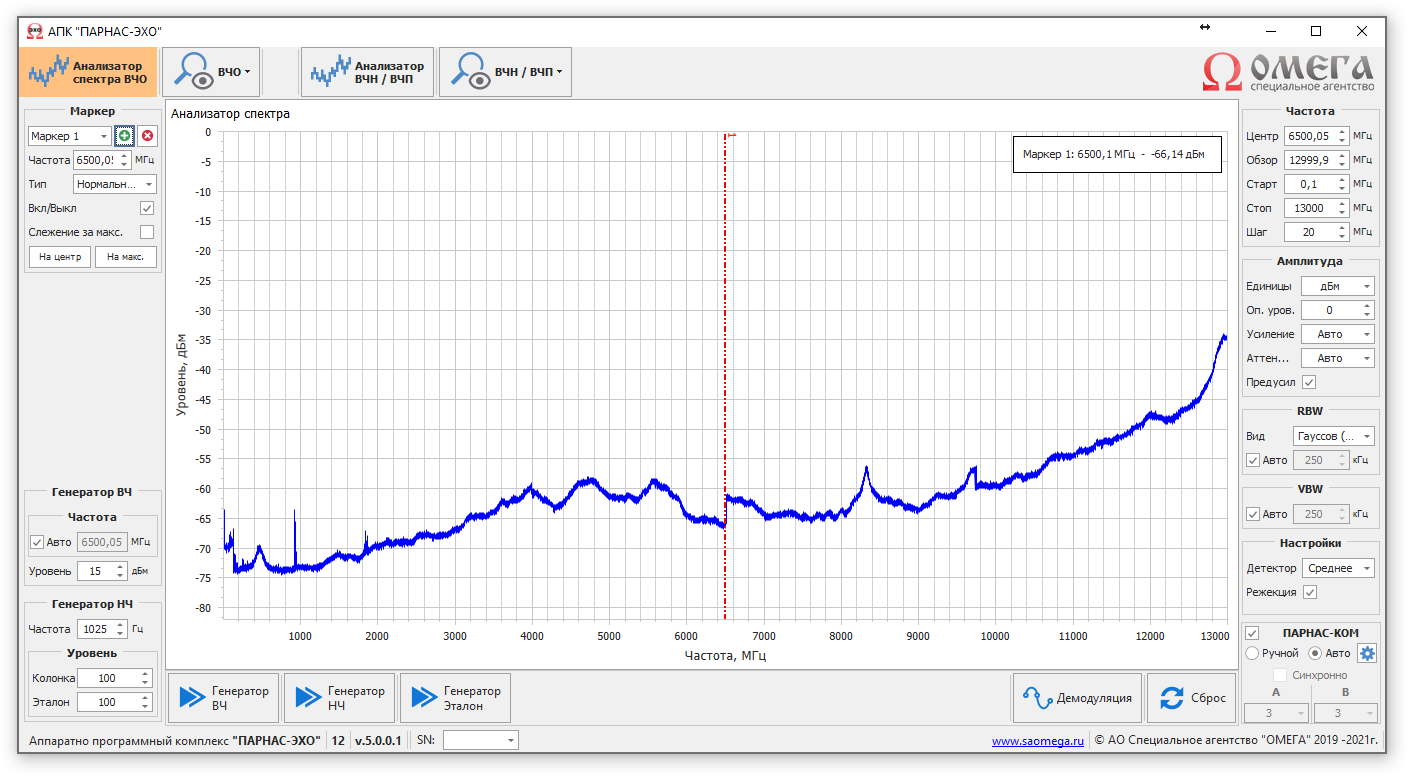

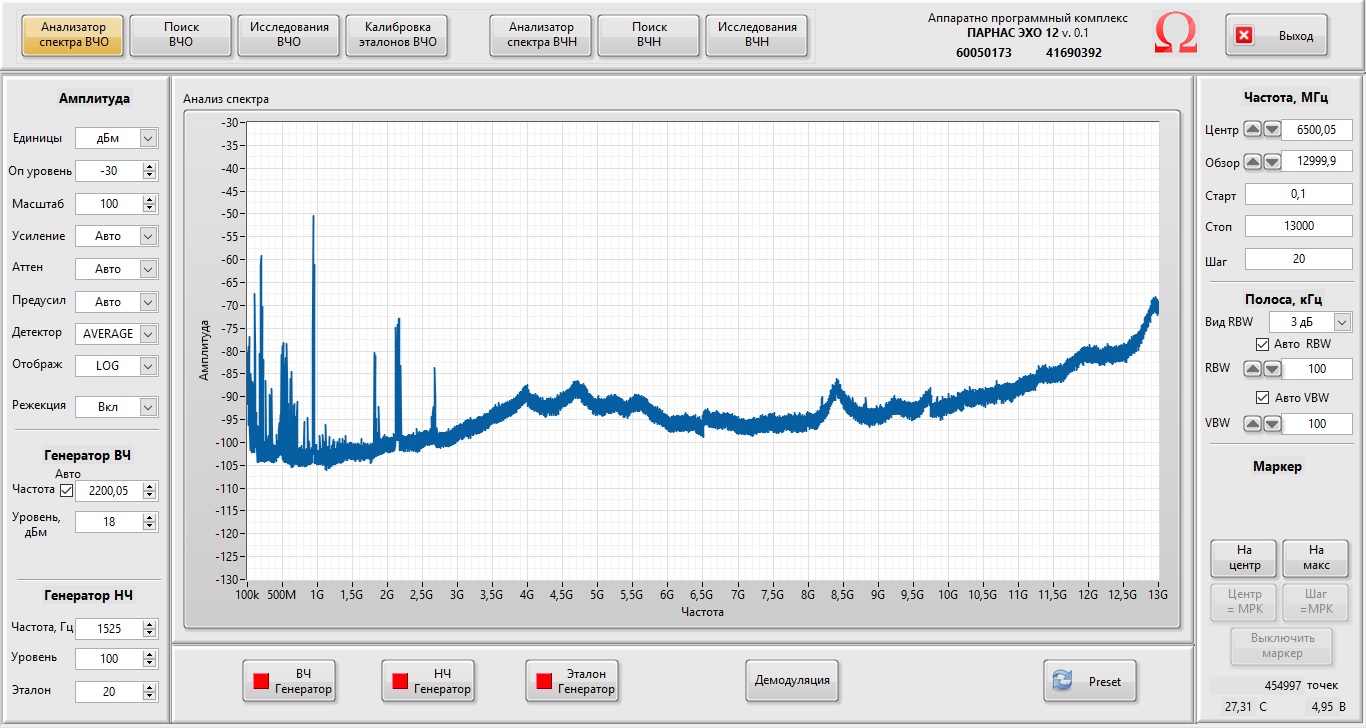

Главное окно интерфейса. Анализатор ВЧ спектра.

Парнас-ЭХО-12

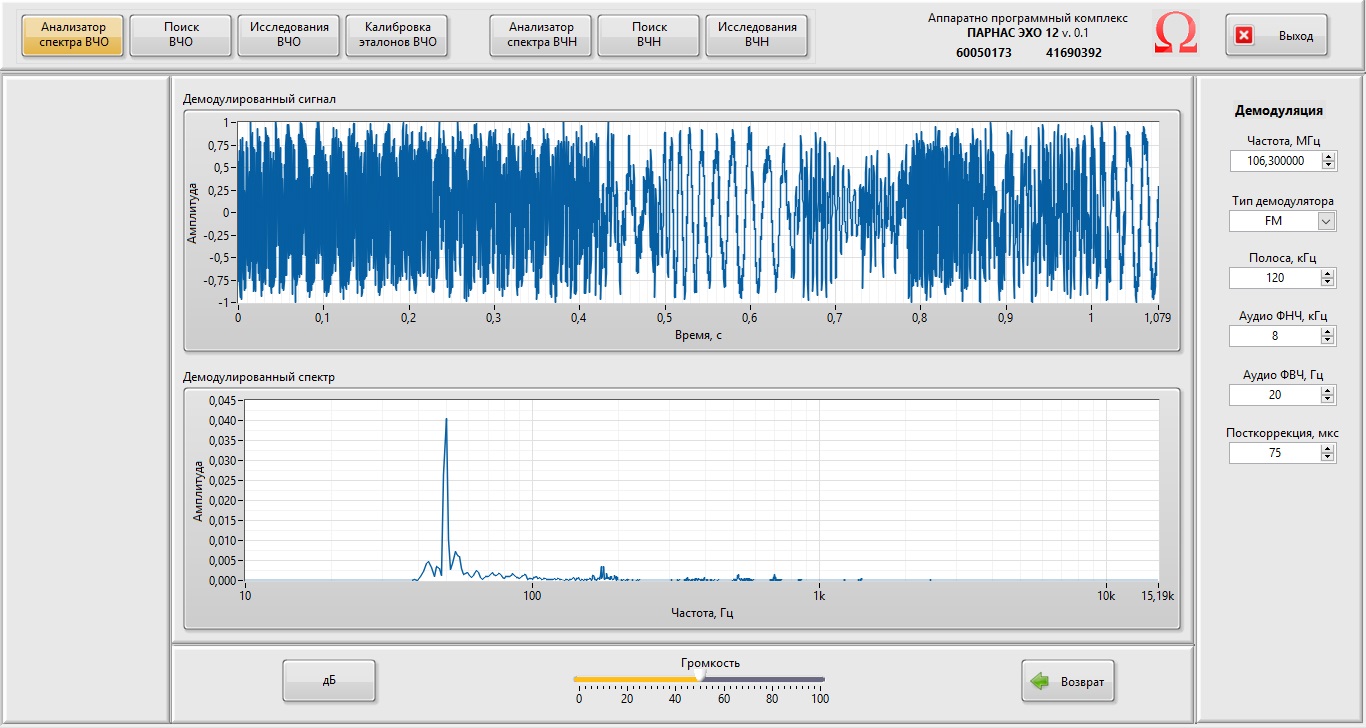

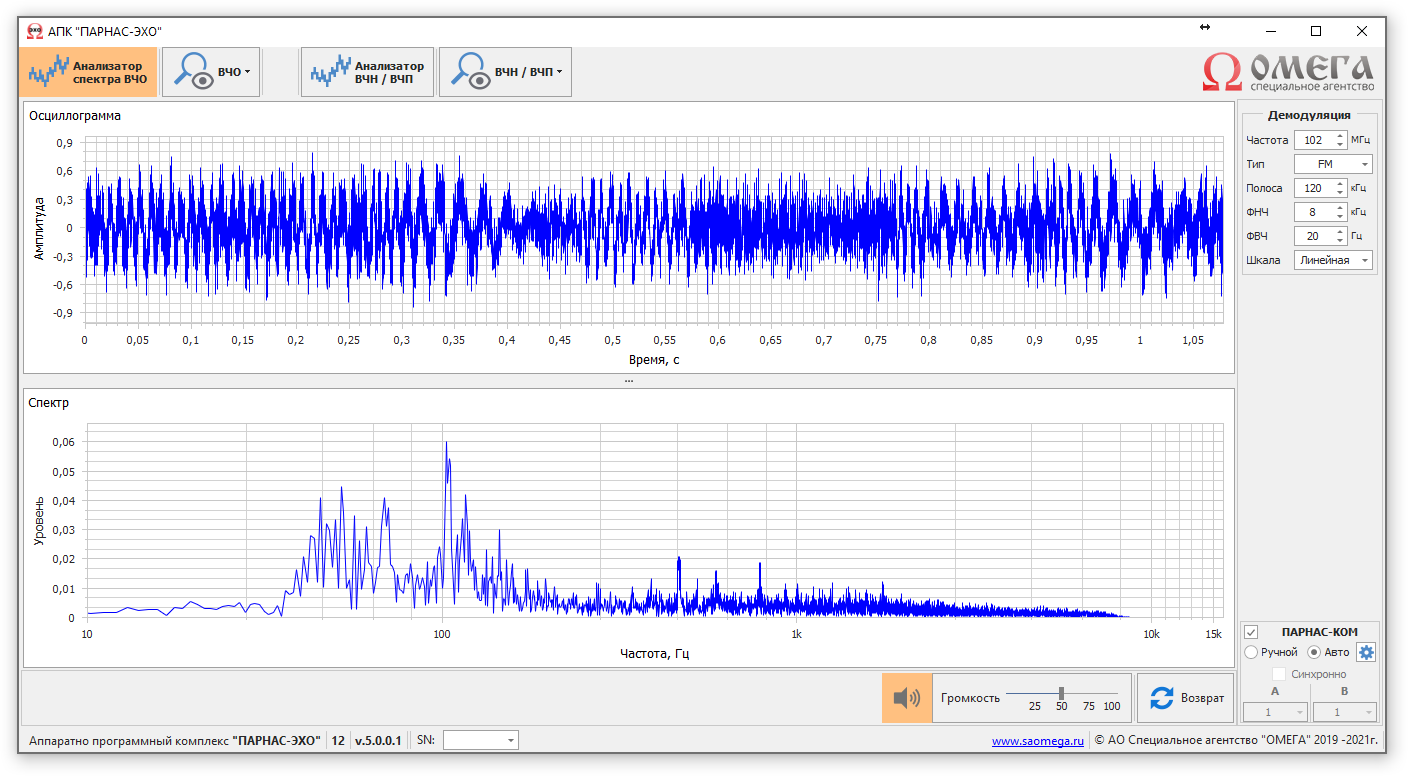

Режим Демодуляции

Поиск ВЧО
