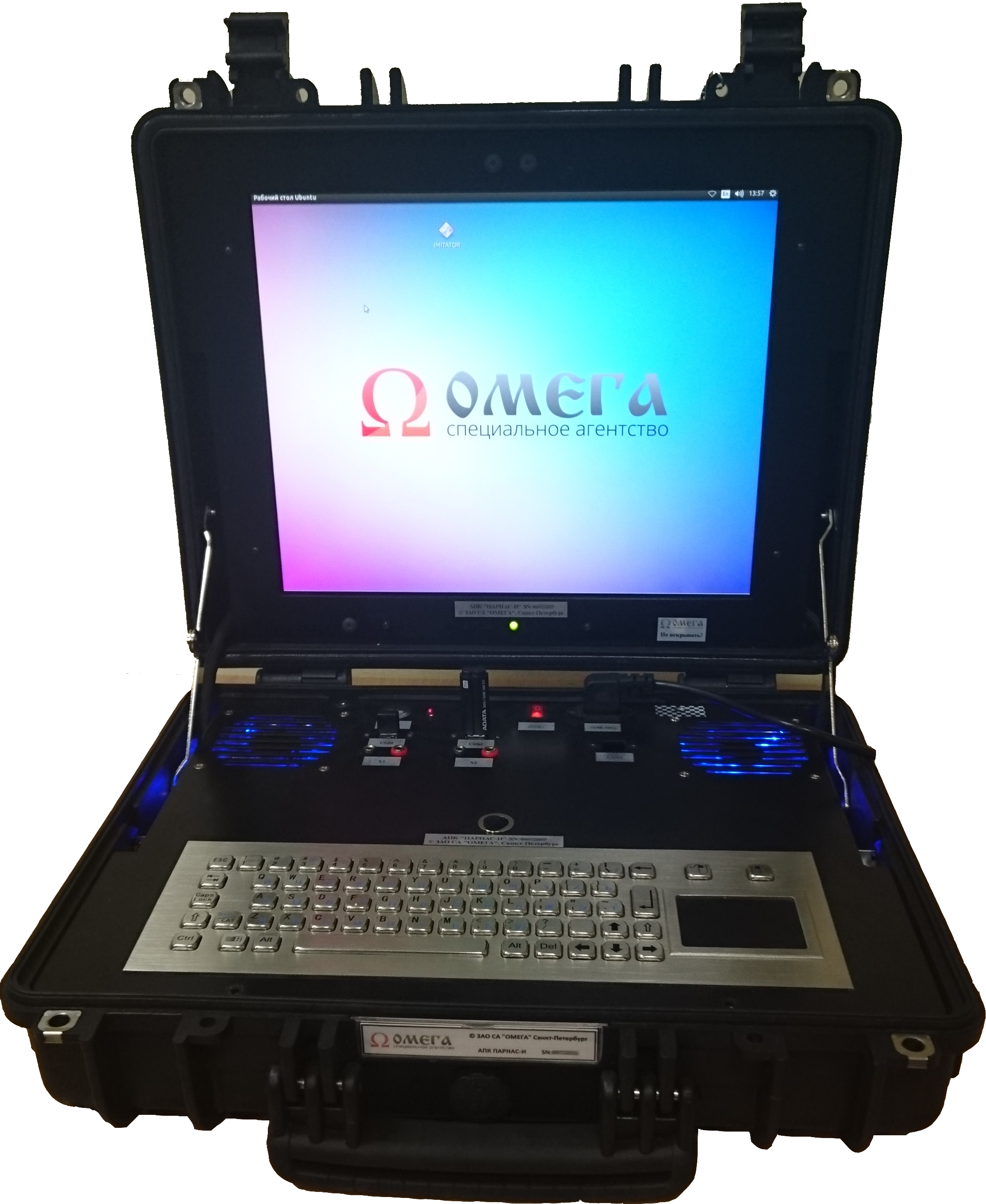

АПК "Парнас-И"
Аппаратно-программный комплекс «ПАРНАС-И», это многофункциональный управляемый имитатор сигналов, предназначенный для:
- имитации работы приемников дистанционного управления в цепях питания технических средств;
- имитации работы акустоэлектрических преобразователей в цепях питания технических средств;
- имитации работы источников модулированного вторичного излучения;
- имитации работы источников модулированного вторичного сигнала в проводных линиях;
- имитации работы источников ИК излучения, в том числе модулированного;
- имитации работы беспроводных средств доступа;
- имитации работы радиопередающих устройств.
АПК «ПАРНАС-И» может использоваться для тестирования поискового оборудования, обучения специалистов, привлекаемых к работам по выявлению в технических средствах и помещениях возможно внедренных электронных устройств негласного получения информации, а также проведению специальных исследований на побочные электромагнитные излучения и наводки технических средств.
Основные технические данные
| Наименование параметра | Значение параметра |
| Имитация приемника дистанционного управления в цепях питания технических средств (ПДУ) | |
| Диапазон частот настройки | 70 МГц- 6 ГГц |
| Шаг перестройки частоты | 100 кГц |
| Вид модуляции принимаемого сигнала | АМ/ЧМ |
| Диапазон частот модуляции принимаемого сигнала | 100-15000 Гц |
| Полосы срабатывания* | 640 кГц, 1,28 МГц, 3.2 МГц, 4МГц |
| Цепь питания | USB, F-шины питания |
| Максимальный диапазон настроек уровня сигнала в линии*** (для сигнала с частотой 2025 Гц) |
10 мкВ – 500 мкВ |
| Имитация акустоэлектрического преобразователя в цепях питания технических средств (АЭП) | |
| Цепь питания | USB, F-шины питания |
| Диапазон частот | 175 -11025 Гц |
| Максимальный диапазон настроек уровня сигнала в цепях питания*** (для сигнала с частотой 2025 Гц) |
10-50 дБ/мкВ |
| Имитация работы источника модулированного вторичного излучения (ВИ) | |
| Диапазон частот настройки | 70 МГц – 6 ГГц |
| Шаг перестройки частоты | 100 кГц |
| Вид модуляции | АМ |
| Полосы срабатывания* | 640 кГц, 1,28 МГц, 3.2 МГц, 4МГц |
| Максимальный настраиваемый индекс модуляции** | ~1*10-3 |
| Минимальный настраиваемый индекс модуляции** | ~1*10-8 |
| Имитация источника модулированного вторичного сигнала (ВС) | |
| Диапазон частот настройки | 70 - 400 МГц |
| Шаг перестройки частоты | 100 кГц |
| Вид модуляции | АМ |
| Полосы срабатывания* | 640 кГц, 1,28 МГц, 3.2 МГц, 4МГц |
| Максимальный настраиваемый индекс модуляции** | ~1*10-3 |
| Минимальный настраиваемый индекс модуляции** | ~1*10-8 |
| Имитация работы источника инфракрасного излучения (ИК) | |
| Количество источников излучения | 4 шт. |
| Диапазон длинны волны излучения | 840-960 нм |
| Вид модуляции излучения | АМ |
| Мощность источников излучения | 4, 20, 30, 60 мВт |
| Амплитуда модулирующего сигнала в цепи питания ИК | 1-25 мВ |
| Имитация работы беспроводных средств доступа (БСД) | |
| Стандарты беспроводных средств доступа | Bluetooth 2.1, Bluetooth 4.0, WiFi 802.11n (в режиме WiFi точка доступа) |
| Диапазон установок времени перезапуска Bluetooth | 1-500 сек. |
| Имитация работы радиопередающих устройств (РПУ) | |
| Диапазон частот передатчика | 90 МГц – 6 ГГц |
| Вид модуляции | ЧМ |
| Уровень сигнала | от -135 дБм до -90 дБм |
* с центром на частоте настройки
** индекс модуляции полученный относительно зондирующего сигнала в тракте приема комплекса обнаружения (измерительного комплекса) при уровне звукового давления 94 dB;
***, ** обозначены максимальные уровни, измеренные для всего частотного диапазона с учетом спадов и подъемов АЧХ приемных и передающих трактов Парнас-И;
Примечание. Измерения параметров требующих акустического воздействия, проводятся при уровне звукового давления 94 dB на частоте 2025 Гц, в соответствии с методиками ТУ.
Комплектность
| Обозначе-ние изделия |
Наименование | Кол-во |
| Парнас-И | Аппаратная часть в кейсе (АЧ) оснащенная монитором и клавиатурой | 1 |
| СПО | Специальное программное обеспечение (предустановлено на Парнас-И) | 1 |
| ДОК | Документация: - формуляр на комплекс - руководство по эксплуатации |
1 1 |
Гарантийный срок на поставляемое оборудование составляет один год.
