АПК "Парнас-ЭХО-4"

Наша компания рада сообщить всем партнерам о выходе аппаратно-программного комплекса "Парнас-ЭХО-4".
eho
3-1
4-1
5-1
Описание

Аппаратно-программный комплекс ПАРНАС-ЭХО-4 (АПК «ПАРНАС-ЭХО-4») предназначен для:

  • анализа спектра сигналов, с возможностью одновременного управления встроенными генераторами ВЧ и НЧ, режимом демодуляции принимаемых сигналов;
  • регистрации модулированного вторичного излучения (ВЧО), в том числе в автоматическом режиме, и анализа его параметров;
  • регистрации модулированного вторичного сигнала в проводных линиях и коммуникациях, в том числе в автоматическом режиме, и анализа его параметров (опция ВЧН);
  • измерения параметров и уровней сигналов (в том числе в автоматическом режиме) (опция СИ);
  • калибровки эталонных датчиков сигналов в автоматическом режиме (опция СИ).

Анализатор и генератор, входящие в состав комплекса, внесены в реестр средств измерения.

Для обеспечения необходимой точности установки частоты, синхронизации анализатора с генератором и улучшения параметров комплекса (уменьшения фазовых шумов) используется единый высокостабильный и малошумящий синтезатор опорной частоты генератора.

Программное обеспечение комплекса, позволяет использовать модуль анализа в качестве полноценного анализатора спектра, с возможностью управления НЧ и ВЧ генераторами (в том числе в следящем режиме) и коммутацией входов, в привычном приборном формате. В связи с этим появляется дополнительная возможность использовать анализатор совместно с антенными системами и токосъемниками для проведения различных измерений в рабочем диапазоне анализатора.

АО СА ОМЕГА ведет постоянную работу по улучшению свойств и созданию дополнительных возможностей по применению оборудования производимого компанией. СПО комплексов, в процессе работы компании по улучшению свойств и устранению недостатков, может получать существенные улучшения. Обновленное программное обеспечение, в рамках такой работы, доступно пользователям комплексов бесплатно.

Основные технические данные

Наименование параметра Значение параметра
Анализатор-генератор сигналов ЭХО (4 ГГц) с единым источником опорной частоты.
Анализатор-приемник сигналов
Рабочий диапазон частот анализа 10 кГц – 4 ГГц
Минимальный шаг по частоте 1 Гц
Диапазон измерений От -151 до +10 дБм
Динамический диапазон 100 дБ
Максимальный входной уровень в режиме ВЧО/ВЧН Не более +10/+30 дБм
Стабильность встроенного источника частоты ±1*10-6
Полосы пропускания анализатора спектра (RBW) 0,1 Гц -250 КГц
Точность отображения амплитуды сигнала ± 1,5 дБ (DANL-0 дБм)
± 2 дБ (0-10 дБм)
Относительная точность (входной уровень ≤0 дБм) ±0.25 дБ
Отображаемый средний уровень шумов (DANL) на 1 ГГц -130 дБм
Демодуляция АМ/ЧМ
Полоса демодулированного сигнала на выходе головных телефонах, не менее 40 Гц - 18 кГц
Чувствительность по индексу модуляции, не менее 1*10-5 (макс до 1*10-9)
Диапазон рабочих температур 0…+50 °С
Генератор ВЧ сигналов (ВЧО)
Диапазон частот ВЧ-сигнала, не менее 100 МГц – 4 ГГц
Относительная точность установки частоты ±1*10-6
Минимальный шаг по частоте 1 Гц
Диапазон амплитуд -20 до +28 дБм
Погрешность уровня выходного сигнала ±0.1 дБ;
Фазовый шум на частоте 1 ГГц, при отстройке 10 кГц, не более -110 дБн/Гц (типично 120)
Генератор сигналов (ВЧН) (опц. ВЧН)
Диапазон частот сигнала, не менее 10 кГц – 400 МГц
Относительная точность установки частоты ±1*10-6
Минимальный шаг по частоте 1 Гц
Максимальный диапазон амплитуд +6 до +18 дБм (10 кГц – 50 МГц);
-20 до +28 дБм (50 МГц – 400 МГц)
Погрешность уровня выходного сигнала, не более ±1 дБ;
Фазовый шум на частоте 1 ГГц, при отстройке 10 кГц, не более -110 дБн/Гц
Антенная система АКП-4О
Передающая антенна
Рабочий диапазон частот 100 МГц – 4 ГГц
Поляризация Круговая
Коэффициент эллиптичности, не более 5
Входное сопротивление 50 Ом
Приемная антенна
Рабочий диапазон частот, не менее 100 МГц – 4 ГГц
Поляризация Круговая
Коэффициент эллиптичности, не более 5
Входное сопротивление 50 Ом
Генератор НЧ сигналов
Диапазон частот 40 Гц – 20 кГц
Напряжение на выходе для ЭДС 2,5-3 В.
Экранированная акустическая система АС
Диапазон частот акустического сигнала 40 Гц – 20 кГц
Уровень акустического давления, не менее 74 дБА
Эталонные датчики сигнала ЭДС (опц. СИ)
Д1 Диапазон 1 - 100 – 300 МГц
Д2 Диапазон 2 - 300 -700,
Диапазон 3 - 700 – 1500,
Диапазон 4 - 1500 – 3000 МГц
Устройства подключения (опц. ВЧН)
УПЛ 100 (Устройство подключения к линиям)
Рабочее напряжение постоянная составляющая не более 100 В
Диапазон частот 10 кГц –400 МГц
ВШЗ (Вставка в шину заземления)
Рабочий ток, не более 10 А
Диапазон частот 10 кГц –400 МГц
Специальное программное обеспечение СПО
ПАРНАС-ЭХО
  • режим анализатора спектра с одновременным управлением генераторами ВЧ и НЧ, и режимом демодуляции
  • автоматическая и ручная регистрация акустически модулированного вторичного излучения в диапазоне частот 100 МГц- 4 ГГц
  • режим прослушивания демодулированного сигнала
ПАРНАС-ЭХО опц. ВЧН
  • автоматическая и ручная регистрация акустически модулированных вторичных сигналов в диапазоне частот 10 кГц-400 МГц
ПАРНАС-ЭХО опц. СИ
  • измерение параметров и уровней сигналов (в том числе в автоматическом режиме)
  • режим калибровки ЭДС в автоматическом режиме

Комплектность

Обозначе-ние
изделия
Наименование Кол-во
ЭХО (4 ГГц) Основной блок, в составе
- анализатор сигналов
- генератор ВЧО сигналов
- генератор ВЧН сигналов (опц. ВЧН)

1
1
1
АКП-4О Антенная система в составе:
- антенна передающая
- антенна приемная
- кабель ВЧ
- штатив

1
1
2
1
АС Экранированная акустическая система
- активная акустическая колонка Sven-6xx
- экранирующий чехол
- сигнальный кабель miniJack-2RCA

1
1
1
USB Audio Внешняя звуковая карта USB 1
ПЭВМ Управляющая ПЭВМ:
- ноутбук
- адаптер тип AC/DC

1
1
ИМ ЭХО Имитатор опасного вторичного излучения (сигнала для опц. ВЧН) 1
ЭДС (опц. СИ) Комплект эталонных датчиков сигнала по диапазонам:
- Д1 (100 – 300 МГц)
- Д2 (300 -700, 700 – 1500, 1500 – 3000 МГц)

1
1
УП (опц. ВЧН) УПЛ100 (10 кГц – 400 МГц)
ВШЗ (Вставка в шину заземления)
1
1
КИП Комплект кабелей и переходников:
- кабель ВЧ (опц. ВЧН)
- сигнальный кабель RCA-RCA (опц. СИ)
- переходник RCA-BNC (опц. СИ)
- удлинитель USB (для звуковой карты)
- кабель USB-A USB-B
- кабель электропитания, 220В(трехжильный)

2
1
1
1
1
3
ПО Программное обеспечение
- Операционная система Microsoft Windows
- СПО ПАРНАС-ЭХО

1
1
КД Комплект документации:
- формуляр
- руководство по эксплуатации
- свидетельство о поверке модуля анализа (опц. СИ)

1
1
1

Варианты поставки.

№№
пп
Наименование Кол-во
(шт)

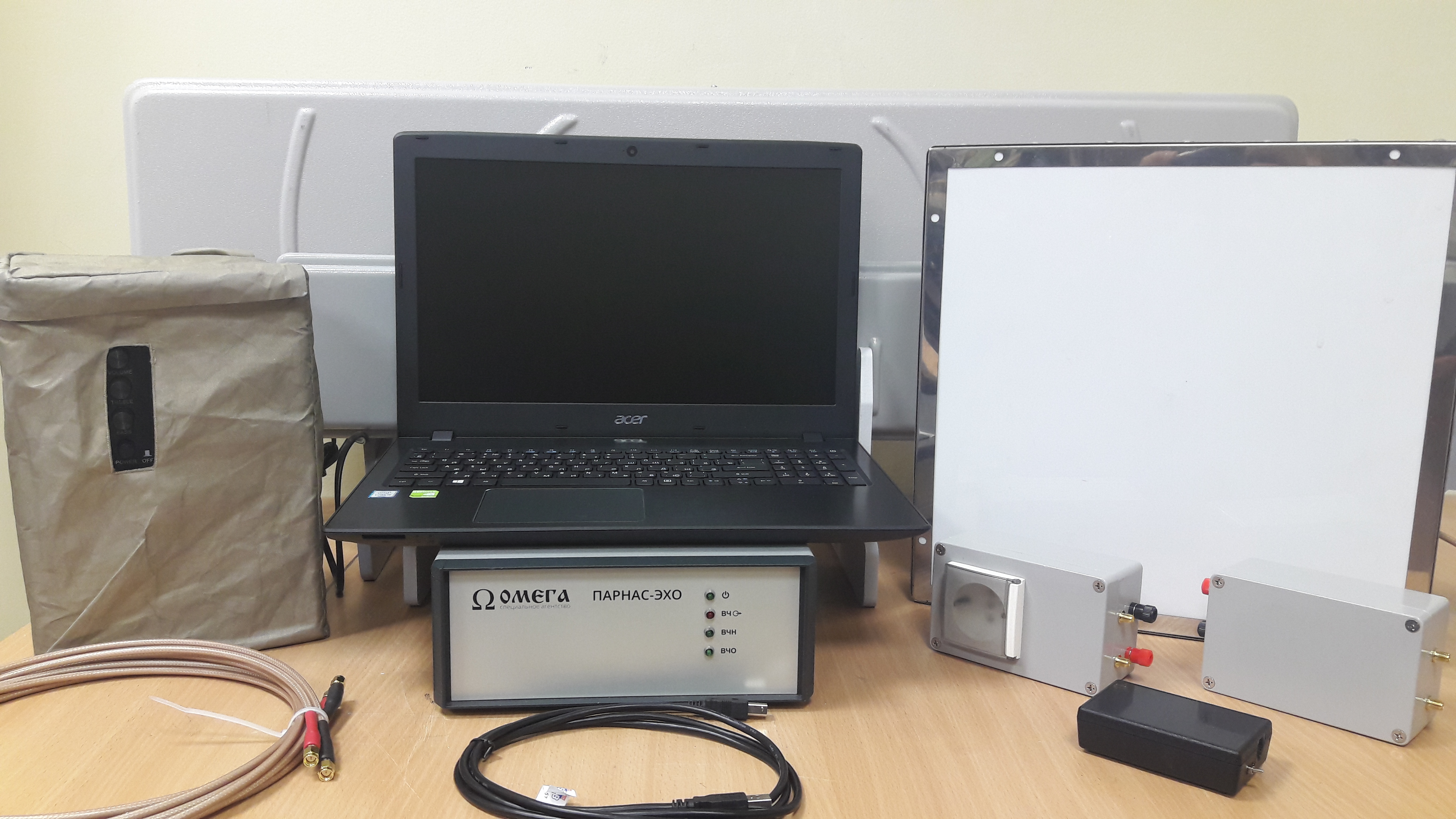

1 Аппаратно-программный комплекс "Парнас ЭХО-4" в составе:
1.1 Основной блок (ВЧ генератор, анализатор сигналов) 1
1.2 Антенны - приемная и передающая со штативами и фидерами. 1
1.3 Управляющая ПЭВМ (ноутбук или моноблок с сенсорным экраном) со специальным программным обеспечением. 1
1.4 Акустическая система. 1
1.5 Имитатор 1

2 Опция модернизации Парнас ЭХО для ВЧН
2.1 Генератор сигналов 1
2.2 Устройство подключения к линиям 1
2.3 Дополнение СПО Парнас-ЭХО ВЧН 1

3 Опция модернизации АПК Парнас-ЭХО для ВЧО СИ, в составе:
3.1 Комплект эталонных датчиков сигнала – 4 шт. (до 3ГГц) 1
3.2 Дополнение СПО Парнас-ЭХО ВЧО СИ по ФСБ. 1
3.3 Свидетельство о поверке модуля анализа 1

Пункты 2 и 3 не являются обязательными к поставке, но не могут быть заказаны в качестве обновления уже произведенного комплекса.

Гарантийный срок на поставляемое оборудование составляет один год.

Интерфейс пользователя СПО

Полное описание пользовательского интерфейса приведено в Руководстве оператора. Ниже приведены примеры внешнего вида интерфейса.

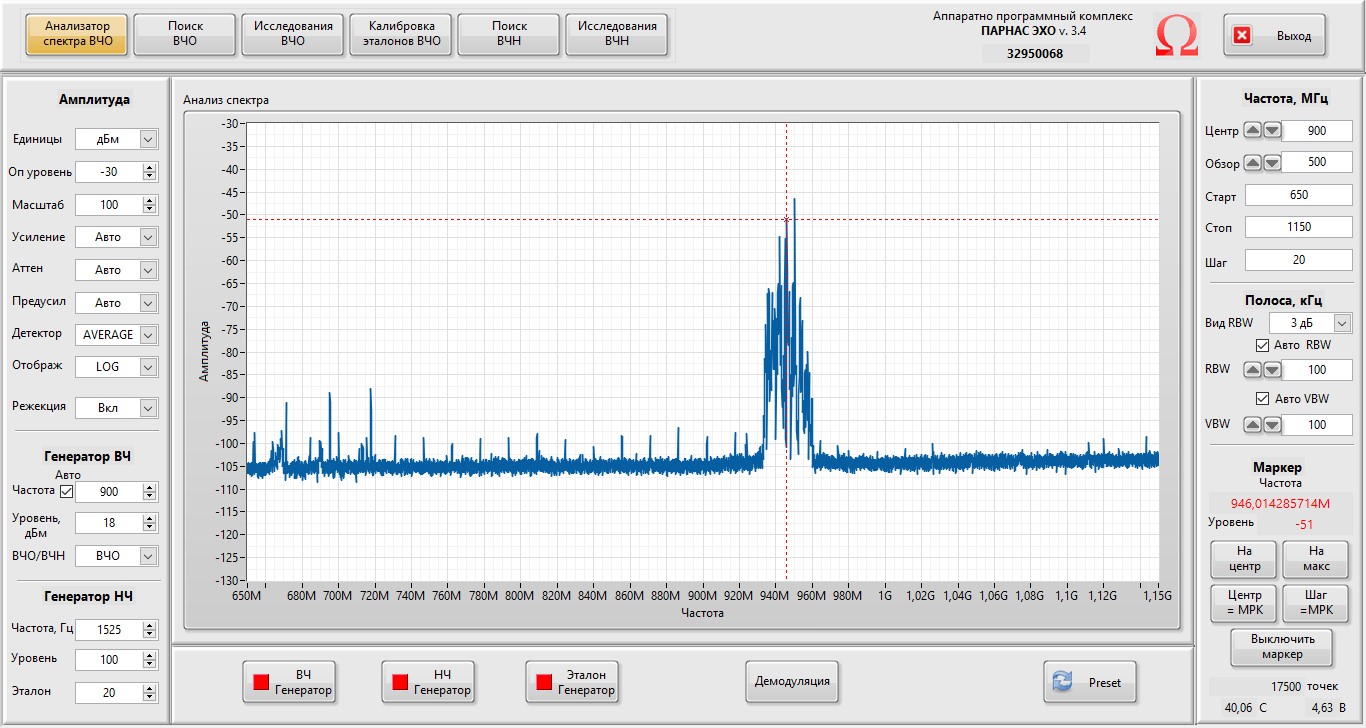

Главное окно интерфейса.

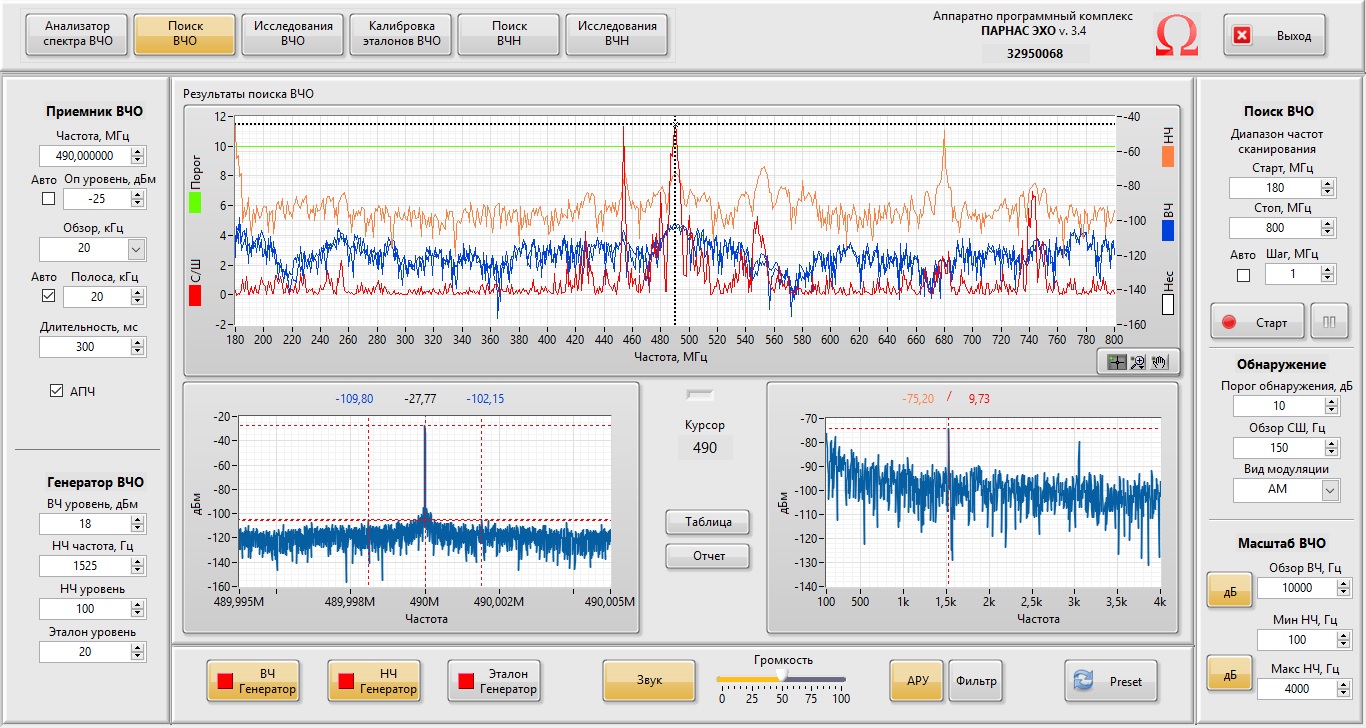

Окно анализа сигналов при воздействии ВЧО.

Поиск ВЧО

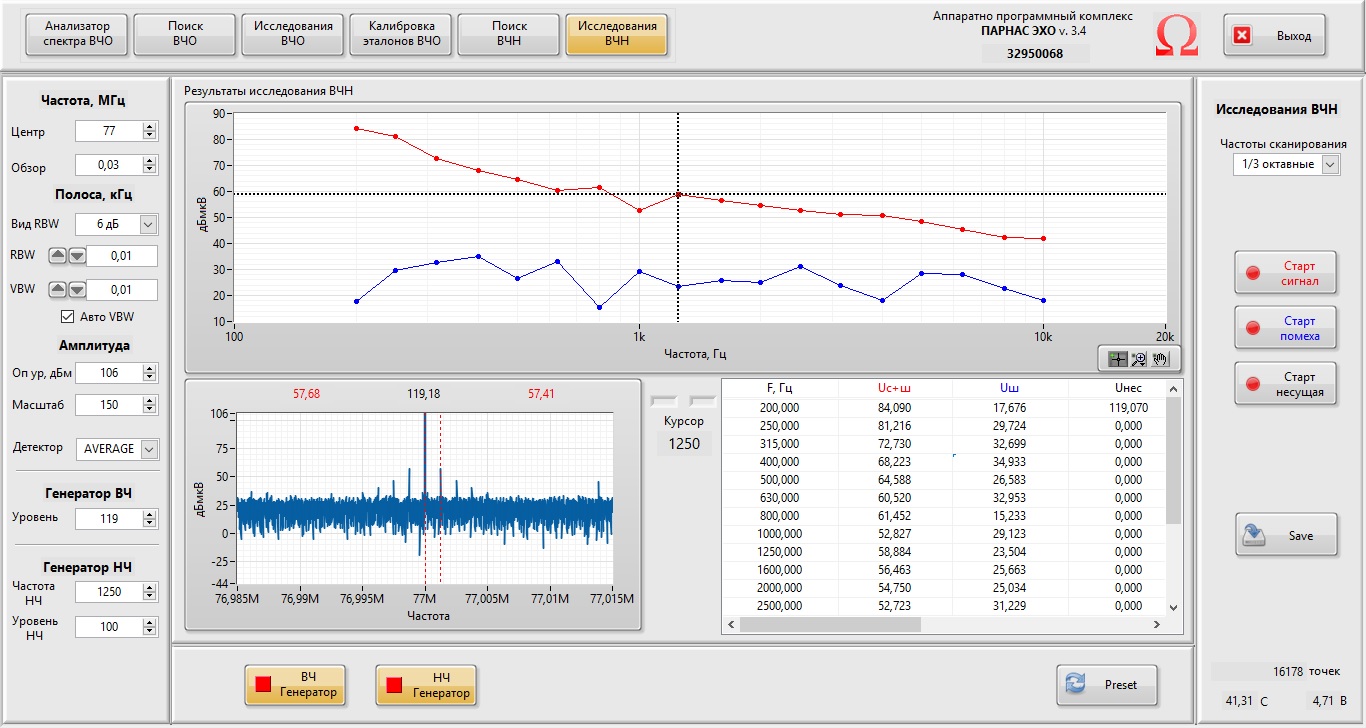

Окно измерения сигналов при воздействии ВЧН.

СИ ВЧН
